Los componentes de un software SCADA son esenciales para la supervisión, control y adquisición de datos en entornos industriales y de infraestructuras críticas. Estos sistemas permiten la automatización de procesos mediante la integración de RTU (Remote Terminal Units), PLC (Controladores Lógicos Programables) y HMI (Interfaz Hombre-Máquina), asegurando un monitoreo en tiempo real y una gestión eficiente.
Además, el servidor SCADA procesa grandes volúmenes de información utilizando protocolos de comunicación como Modbus, DNP3 e IEC 61850, garantizando la interoperabilidad entre dispositivos. Gracias a su aplicación en sectores como la industria energética, manufactura y redes eléctricas, los sistemas SCADA optimizan la eficiencia operativa, seguridad y mantenimiento predictivo, adaptándose a la transformación digital con tecnologías como IoT, Big Data e Inteligencia Artificial.
Componentes de un Software SCADA
Un software SCADA (Supervisory Control and Data Acquisition) es un sistema fundamental en la automatización industrial, diseñado para la supervisión, control y adquisición de datos en tiempo real. Permite la gestión eficiente de procesos en sectores como la industria energética, manufactura, transporte y distribución de servicios públicos.
Para garantizar su funcionalidad, un sistema SCADA se compone de varios elementos clave que trabajan de manera integrada para recopilar, procesar, visualizar y actuar sobre los datos obtenidos del entorno industrial. A continuación, analizamos los principales componentes de un software SCADA y su papel en la optimización de los procesos industriales.

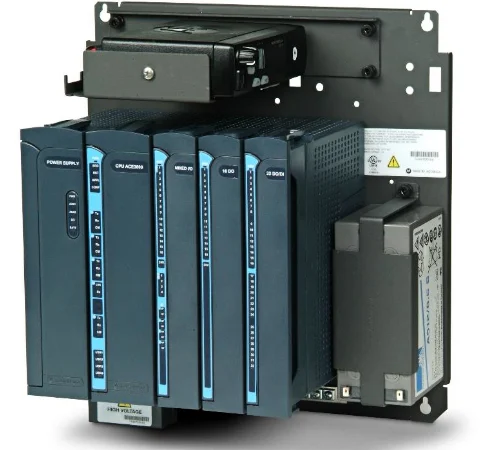

RTU (Remote Terminal Unit) – Unidades Terminales Remotas
Las RTU (Unidades Terminales Remotas) son dispositivos electrónicos encargados de la recopilación de datos desde sensores y otros equipos de campo. Su principal función es la adquisición y transmisión de datos en tiempo real a través de protocolos de comunicación industriales, permitiendo que el sistema SCADA tome decisiones basadas en información precisa.
- Recopilan datos de sensores, actuadores y dispositivos industriales.
- Transfieren la información procesada a través de protocolos como Modbus, DNP3 e IEC 60870-5.
- Facilitan el control remoto de procesos industriales, permitiendo la activación o desactivación de sistemas.
Las RTU son esenciales en infraestructuras como subestaciones eléctricas, plantas de generación de energía, oleoductos y sistemas de tratamiento de agua, donde la telemetría y la supervisión remota son clave para la eficiencia y seguridad operativa.
Un software SCADA es un ecosistema compuesto por múltiples elementos interconectados que permiten la supervisión, control y automatización de procesos industriales. La combinación de RTU, PLC, HMI, servidores y bases de datos garantiza un funcionamiento eficiente y una mejor gestión operativa.
PLC (Programmable Logic Controller) – Controladores Lógicos Programables
Los PLC (Controladores Lógicos Programables) son procesadores diseñados para la automatización de procesos industriales. Estos dispositivos ejecutan instrucciones programadas que permiten controlar maquinarias y sistemas industriales de manera eficiente y segura.
- Regulan procesos como el control de motores, turbinas y sistemas de bombeo en plantas eléctricas y refinerías.
- Realizan operaciones lógicas y matemáticas para mejorar la gestión de la red eléctrica y la producción industrial.
- Permiten la integración con RTU y HMI para una automatización más eficiente.
Los PLC ofrecen ventajas como alta fiabilidad, flexibilidad en la programación y respuesta rápida, lo que los convierte en una solución ideal para la automatización de fábricas y otros entornos industriales.
Soluciones Digitales para Industria

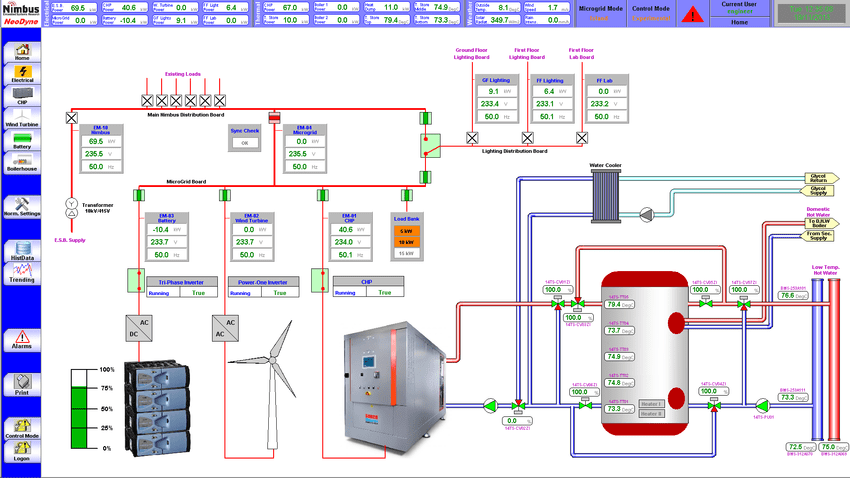

HMI (Human-Machine Interface) – Interfaz Hombre-Máquina
El HMI (Interfaz Hombre-Máquina) es un elemento clave en los software SCADA, ya que permite la interacción entre operadores y el sistema. A través de pantallas gráficas intuitivas, los operadores pueden visualizar datos en tiempo real y gestionar procesos industriales.
- Ofrece gráficos, diagramas y paneles interactivos para la supervisión de procesos.
- Permite el control remoto de equipos industriales, optimizando la gestión de infraestructuras.
- Genera alarmas y notificaciones en caso de fallos o eventos críticos.
Los HMIs modernos ofrecen capacidades táctiles, acceso remoto y conectividad con la nube, lo que mejora la eficiencia en la gestión de sistemas SCADA.
Servidor SCADA – Procesamiento y Gestión de Datos
El servidor SCADA es el componente central del sistema, responsable de almacenar, procesar y gestionar la información recopilada de las RTU y PLC. Este servidor es el encargado de coordinar las funciones del SCADA y permitir la toma de decisiones basadas en datos en tiempo real.
- Procesa y analiza los datos provenientes de dispositivos de campo.
- Gestiona la comunicación entre los distintos componentes del sistema SCADA.
- Ejecuta algoritmos de automatización y control inteligente.
El servidor SCADA permite la integración con Big Data, Inteligencia Artificial e IoT, facilitando la digitalización y modernización de los sistemas industriales.
Base de Datos Histórica – Almacenamiento y Análisis de Información
La base de datos histórica en un sistema SCADA almacena registros de variables como temperatura, presión, voltaje y consumo energético. Estos datos son fundamentales para la optimización y mantenimiento predictivo de los sistemas industriales.
- Permite el análisis de tendencias y patrones operacionales.
- Facilita el mantenimiento preventivo basado en datos históricos.
- Optimiza la toma de decisiones estratégicas en la industria.
Este componente es clave para la integración con tecnologías avanzadas como machine learning y redes industriales inteligentes.
Protocolos de Comunicación en un Software SCADA
Para que un sistema SCADA pueda gestionar dispositivos industriales de manera eficiente, es necesario utilizar protocolos de comunicación estandarizados. Estos protocolos permiten la interoperabilidad, transmisión segura de datos y control remoto de dispositivos distribuidos en infraestructuras industriales. A continuación, analizamos tres de los protocolos más utilizados en la automatización y gestión de redes eléctricas:
📡 Modbus – Protocolo de Comunicación en Automatización Industrial
El protocolo Modbus es uno de los estándares más utilizados en la automatización industrial. Fue desarrollado en 1979 por Modicon (hoy Schneider Electric) y permite la comunicación entre dispositivos electrónicos dentro de una red industrial.
Modbus se basa en una arquitectura maestro-esclavo o cliente-servidor, lo que significa que un dispositivo central (como un PLC o un servidor SCADA) envía solicitudes a múltiples dispositivos secundarios (sensores, actuadores y RTU) para leer datos o ejecutar comandos.
Características principales de Modbus:
- Utiliza un protocolo simple y ligero, lo que facilita su implementación.
- Funciona con conexiones serie (RS-232, RS-485) y TCP/IP, lo que permite su integración en redes modernas.
- Es ampliamente compatible con múltiples fabricantes de hardware industrial.
- Es un protocolo de código abierto, sin restricciones de licencia.
Aplicaciones de Modbus en SCADA:
- Monitorización de sensores y dispositivos de medición en fábricas.
- Automatización de procesos en la industria manufacturera.
- Supervisión y control de motores, válvulas y bombas en sistemas de energía.
⚡ DNP3 – Protocolo para Redes Eléctricas y Sistemas de Distribución de Energía
El protocolo DNP3 (Distributed Network Protocol 3.0) es un estándar de comunicación utilizado principalmente en sistemas SCADA para redes eléctricas, distribución de agua y gas. Fue desarrollado en la década de 1990 para proporcionar una comunicación más segura y confiable en comparación con protocolos anteriores.
A diferencia de Modbus, que opera con un esquema simple maestro-esclavo, DNP3 ofrece una comunicación más estructurada, lo que lo hace ideal para aplicaciones en infraestructuras críticas que requieren alta disponibilidad y protección contra fallos.
Características principales de DNP3:
- Optimizado para sistemas distribuidos de telemetría y control remoto.
- Proporciona comunicación bidireccional, permitiendo tanto la adquisición de datos como la ejecución de comandos.
- Incluye mecanismos de corrección de errores y autenticación, lo que lo hace más seguro que Modbus.
- Permite la sincronización horaria para un registro preciso de eventos.
Aplicaciones de DNP3 en SCADA:
- Gestión de redes eléctricas y subestaciones de energía.
- Automatización en plantas de tratamiento de agua y gas.
- Monitoreo de sensores y equipos en entornos críticos.
🏭 IEC 61850 – Estándar para la Integración de Subestaciones Eléctricas
El protocolo IEC 61850 es un estándar internacional desarrollado por la Comisión Electrotécnica Internacional (IEC) con el objetivo de facilitar la integración y comunicación dentro de subestaciones eléctricas.
A diferencia de Modbus y DNP3, IEC 61850 no es solo un protocolo de comunicación, sino una arquitectura completa que define cómo deben interactuar los dispositivos dentro de una red eléctrica automatizada. Su enfoque basado en modelos de datos y servicios orientados a objetos permite una integración más eficiente y estandarizada en infraestructuras eléctricas modernas.
Características principales de IEC 61850:
- Optimizado para la comunicación en subestaciones eléctricas y Smart Grids.
- Utiliza una arquitectura basada en objetos y modelos de datos, lo que facilita la integración de nuevos dispositivos.
- Permite una comunicación en tiempo real con latencias muy bajas.
- Soporta protocolos avanzados como GOOSE (Generic Object Oriented Substation Event) para eventos en tiempo real.
Aplicaciones de IEC 61850 en SCADA:
- Automatización de subestaciones eléctricas y sistemas de transmisión de energía.
- Integración con redes eléctricas inteligentes (Smart Grids).
- Supervisión y control de equipos eléctricos en infraestructuras críticas.
Como puedes ver, los protocolos de comunicación son fundamentales en cualquier sistema SCADA, ya que garantizan la transmisión segura y eficiente de datos entre los distintos componentes del sistema. Mientras que Modbus es un protocolo ampliamente utilizado por su simplicidad y compatibilidad, DNP3 es ideal para infraestructuras críticas como redes eléctricas, y IEC 61850 representa el futuro de la automatización en subestaciones eléctricas y Smart Grids.
La selección del protocolo adecuado dependerá de las necesidades del sistema, considerando aspectos como la seguridad, interoperabilidad, velocidad de transmisión y robustez. A medida que las tecnologías avanzan, la integración de SCADA con IoT, ciberseguridad y comunicaciones en la nube seguirá transformando el sector industrial y energético.
SCADA en la Nube y Ciberseguridad
Con la transformación digital, muchos sistemas SCADA han migrado a la nube, ofreciendo acceso remoto y mayor escalabilidad. Sin embargo, esto también ha incrementado la necesidad de reforzar la seguridad en estos sistemas.
- SCADA Cloud: Permite la supervisión remota y el almacenamiento en servidores seguros.
- Ciberseguridad en SCADA: Implementación de cifrado y autenticación para prevenir ataques.
- Integración con IoT: Comunicación con sensores inteligentes para mejorar la eficiencia operativa.
Las soluciones en la nube están transformando el futuro del software SCADA, facilitando la gestión inteligente de infraestructuras críticas.
